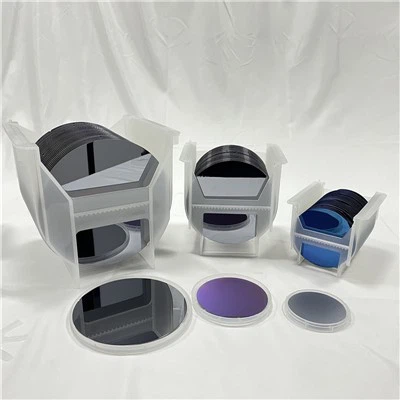

Ultra-ren siliciumdioxidwafer til mikrochipproduktion
Ultra-Pure Silicon Dioxide Wafer til mikrochipproduktion er konstrueret til de mest krævende applikationer inden for halvlederfremstilling og tilbyder uovertruffen renhed og præcision til fremstilling af mikrochips. Lavet af høj-kvalitets siliciumdioxid (SiO₂) leverer denne wafer enestående elektrisk isolering, overfladeglathed og mekanisk styrke, hvilket gør den til et ideelt substrat til produktion af avancerede mikrochips, integrerede kredsløb (IC'er) og MEMS-enheder. Med sin ultra-rene sammensætning sikrer denne siliciumbearbejdning, gentagelse af kritiske og gentagelige fotoresultater, f.eks. tynd-filmaflejring og ætsning. Uanset om du udvikler højtydende mikrochips til forbrugerelektronik, bilapplikationer eller banebrydende-teknologier, er denne wafer designet til at imødekomme behovene for moderne mikrochipproduktion og giver den stabilitet og ydeevne, der kræves for succes.
- Hurtig levering
- Kvalitetssikring
- 24/7 kundeservice
Produkt introduktion
Teknisk hvidbog: Ultra-ren siliciumdioxid (SiO_2) wafer til mikrochipproduktion
Materialevidenskaben om sub-5nm isolation
I en tid med hyper-skala-integration har det dielektriske lag udviklet sig fra en passiv separator til en aktiv aktivering af enhedshastighed. DeUltra-ren siliciumdioxidwaferer konstrueret til at løse den kritiske udfordringSignal krydstaleogPortlækagei sub-5nm logiske noder. Ved at bruge en termisk vækstproces med høj-renhed minimerer vi tilstedeværelsen af mobile ioniske kontaminanter, der forårsager ustabilitet i tærskelspændingen. Denne ultra-rene gitterstruktur sikrer en ensartet dielektrisk konstant, hvilket muliggør den præcise timing og signalintegritet, der kræves i højtydende AI-acceleratorer og mobile SoC'er.
Konstruktion af Precision Fabrication Base
Enestående elektrisk isolering:Denne wafer, som kan prale af en nedbrydningsfeltstyrke, giver den robuste elektriske barriere, der er nødvendig for høj-densitet 3D-NAND og strøm-effektive integrerede kredsløb.
Overlegen mekanisk styrke og stabilitet:Specielt designet til at modstå de fysiske belastninger afKemisk mekanisk planarisering (CMP)og gentagne termiske cyklusser op til1150 graderuden vridning eller gitterglidning.
Optimeret til selektiv ætsning:Den ultra-rene kemiske sammensætning giver mulighed for meget forudsigelige ætsningshastigheder iReaktiv ionætsning (RIE)ogAtomic Layer Etching (ALE), hvilket letter oprettelsen af via'er med højt-aspekt-forhold og komplekse MEMS-strukturer.
Strategiske applikationer
Avanceret mikrochipfremstilling:Det førende valg til interlayer dielectrics (ILD) og isolationsgrave i næste-generations CPU'er, GPU'er og elektroniske forbrugerprocessorer.
MEMS-enheder med høj-ydelse:Giver det høje-stabile strukturelle eller offermedium, der kræves til fremstilling af mikro-spejle, høj-Q-resonatorer og inertisensorer.
Semiconductor-moduler til biler:Udviklet til de høje-pålidelighedskrav til automotive ECU'er og strømstyringssystemer, hvor termisk stabilitet er missionskritisk.-
Banebrydende-R&D:En stabil og "neutral" baseline for forskningslaboratorier, der udforsker nye 2D-materialer eller nye tynde-filmaflejringskemier.
